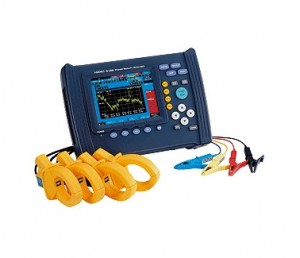

HIOKI 3196电力质量分析仪

接线方式

单相二线，单相三线，三相三线，三相四线

电压量程　

通道1，通道2，通道3 150/300/600V
通道4：60/150/300/600V(AC),60/600V(DC)

电流量程

9660：50/100A，9661：50/500A，9667：500/5000A，9669：1000A

测量方法

瞬态过电压：2MHz/s
数学计算：256点/周期
谐波/间谐波：
2048点/10周期(50Hz)，2048点/12周期(60Hz)

测量功能

1.瞬态过电压
2.电压突升，电压突降，电压中断
3.频率，电压，电流，电压/电流峰值，有功/无功/视在功率，功率因数,DPF
4.电压不平衡率，电流不平衡率
5.谐波电压/电流/功率，间谐波电压／电流，谐波电压／电流相位角，总谐波／间谐波失真
6.IEC闪变(Pst,Plt)／ΔV10(日本)

内存

13MB

接口

PC卡(闪存ATA卡/至528MB)，RS-232C，
LAN(10BASE-T)，HTTP服务器功能

电源供应

9458 AC电源转换器或9459电池组

体积及重量

298宽×215高×67厚mm，2.0kg

附件

电压线(1套)，AC电源转换器（1），肩带( 1 )
