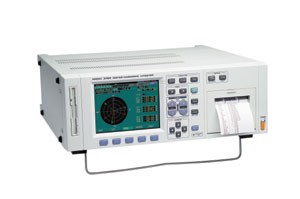

HIOKI 3194马达/谐波测试分析仪的性能：
1 用单台仪器广泛测量电力，转速，转矩，转换效率和谐波
2 HIOKI 3194可实现3相变频马达的评估
3 分析设备扩展至马达评估
4 使用9603-01 外置信号输入单元，可将一个转矩传感器（应变规）直接连入通道A。再将转速器的输出（模拟信号或脉冲信号）输入通道B，就得到了一个测量转矩，每分转数和马达电力的系统。
HIOKI 3194马达/谐波测试分析仪的基本参数
|
接线方式 |
单相二线至三相四线（使用不同输入单元） |
|
测量项目 |
（当选用9600，9601，9602时） |
|
测量量程 |
电压：6.0000V～1.0000kV，(根据输入单元而定) |
|
积分量程 |
0 to ±999999 TAh/ TWh, (积分时间最高至10000小时) |
|
基本精度 |
±0.1 % rdg. ±0.1 % f.s. (电压，电流，功率，在45～66Hz) |
|
频率特性 |
使用9600：DC，0.5Hz～1MHz |
|
信号输出 |
模拟电平：电压，电流，有功功率，5V DC f.s. |
|
其他功能 |
6.4英寸TFT彩色液晶显示幕，GP-IB/RS-232C接口 扫描，平均，FDD，真有效值/平均值整流 |
|
电源供应 |
100/120/200/230 V AC (自动切换), 50/60 Hz |
|
体积及重量 |
430宽×150高×370厚mm，15kg（含所有选件） |
|
附件 |
电源线（1） |
HIOKI 3194马达/谐波测试分析仪的选件：
输入单元 （3194不能单独使用，测量时需配置一个或一个以上输入单元）
9600 交直/流直接输入单元
9601 交流直接输入单元
*9602 交直流钳式输入单元
9603-01 外置信号输入单元
电流测量 在选用9602时，需使用钳式传感器
*9270 钳形电流传感器 20 A AC
*9271 钳形电流传感器 200 A AC
*9272 钳形电流传感器 20/200 A AC
9277 通用钳形CT 20 A AC/DC
9278 通用钳形CT 200 A AC/DC
*9279 通用钳形CT 500 A AC/DC
*9290 钳形电源转换器 1000 A AC
打印机
9604 打印机单元
9232 记录纸 （10m,10卷/盒）
*220H 卷纸器 纸宽70～220mm
PC通讯器
9151-02 GP-IB电缆（2m）
9151-04 GP-IB电缆（2m）
