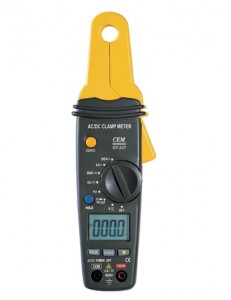

DT-337 Mini AC/DC 交直流钳型表
CEM推出的Mini DT-337 交直流钳型表，不仅具有高性能高准确度，而且外壳设计使之操作更安全，符合IEC61010-2-031,CAT III 600V和污染程度2等安全标准
特性：
4000位数字液晶显示屏，且带有背光功能，读数更加清楚明了 具有自动关机和电池低电能显示功能，既能够延长电池使用周期，也能及时提醒使用者更换低电能电池。 数据保持功能可保存数值兼MAX读数保持功能，便于操作者准确读取测量数值。 清零功能，多功能测量 直流电流测量
量程： 2个，4A，80A
基本精确度：± (2.5% + 4d)
最高分辨率： 1mA
注意：测量直流电流前请确保测试表笔没有与仪表相连接。
交流电流测量
量程： 4个，4A，80A
基本精确度：± (2.5% + 5d)
最高分辨率： 1mA
注意：测量交流电流前请确保测试表笔没有与仪表相连接。
直流电压测量
量程： 5个，400mV, 4V，40V, 400V，600V
基本精确度：± (1.5% + 3d)
最小分辨率：0.1mV
交流电压测量
量程： 5个，400mV, 4V，40V, 400V，600V
基本精确度：± (2.0% + 4d)
最低分辨率：0.1mV
电阻测量
最大测量电阻为40MΩ
基本精确度：± (3.0% + 5d)
最低分辨率：0.1Ω
频率测量
最大测量频率为10MHz，
基本精确度：± (1.2% + 3d)
最低分辨率：0.001Hz
二极管及短路测试
二极管测试时，测试电流0.3mA 典型值；开路电压1.5V DC典型值。
短路测试时，<150Ω时蜂鸣; 测试电流 < 1mA
数值保持功能
按下数值保持功能键即可锁定数值。数值保持功能键位于表的左边.。当数值保持功能处于活动状态时屏幕上会显示HOLD。再次按下数值保持功能键即取消此功能。
注意: 当背光灯被打开时数据保持功能是在进行的。再次按下数值保持功能键退出此功能
背光功能用于在光线不足的情况下照亮显示屏。按下●键1秒以上可打开背光功能，再次按下此键1秒以上可关闭背光功能。
清零功能
在DCA 和电容测量时按此键可以清零
手动量程
本仪表为自动量程。按下RANGE键即可切换到手动量程。每按一次量程键都会切换到另一量程。按住RANGE键2秒回到自动量程。手动量程在交流电流、二极管和短路测试功能中不起作用。
技术指标
|
功能 |
量程和分辨率 |
精确度 |
|
直流电流 |
4.000ADC |
± (2.8 % + 10 digits) |
|
80.0ADC |
± (3.0 % + 8 digits) | |
|
交流电流 |
4.000AAC |
± (3.0 % + 10 digits) |
|
80.0AAC |
± (3.0 % + 8 digits) | |
|
直流电压 |
400.0mVDC |
± (1.0% + 15 digits) |
|
4.000 VDC |
± (1.0% + 3 digits) | |
|
40.00 VDC |
± (1.5% + 3 digits) | |
|
400.0 VDC | ||
|
600 VDC |
± (2.0% + 3 digits) | |
|
交流电压 |
400.0 mVAC |
± (1.0% + 30 digits) |
|
4.000 VAC |
± (2.0% + 5 digits) | |
|
40.00 VAC | ||
|
400.0 VAC | ||
|
600 VAC |
± (2.0% + 5 digits) | |
|
电阻 |
400.0 Ω |
± (1.0% + 4 digits) |
|
4.000KΩ |
± (1.5% + 2 digits) | |
|
40.00KΩ | ||
|
400.0KΩ | ||
|
4.000MΩ |
± (2.5% + 3 digits) | |
|
40.00MΩ |
± (3.5% + 5 digits) | |
|
电容 |
40.00nF |
±(5.0% reading + 30 digits) |
|
400.0nF |
±(3.0% reading + 5 digits) | |
|
4.000μF |
±(3.5% reading + 5 digits) | |
|
40.00μF | ||
|
100.0μF |
±(5.0% reading + 5 digits) | |
|
频率 |
5.000Hz |
±(1.5% reading + 5 digits) |
|
50.00Hz |
±(1.2% reading + 2 digits) | |
|
500.0Hz |
灵敏度: 10Vrms min.@20% to 80% duty cycle | |
|
5.000kHz | ||
|
50.00kHz | ||
|
500.0kHz | ||
|
5.000MHz | ||
|
10.00MHz | ||
|
占空比 |
0.5 to 99.0% |
±(1.2% reading + 2 digits) |
|
脉宽: 100µs - 100ms,频率: 5.000Hz ~ 150.0kHz | ||
|
模拟输出:(for ACA &DCA range),10mV/Amp(20KHz at±3dB) | ||
尺寸:210mm×70mm×37mm
重量:200g
