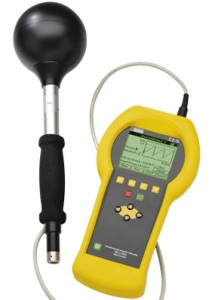

CA42工频电磁场分析仪，是一款为测量工频（DC至400kHz）的电场与磁场，并可实时显示相对于欧盟指令及国际标准所规定限值的比值，为环境电磁辐射检测部门、劳动安全部门、电力高压输配电部门、轨道交通运维部门、EMC检测研究机构等单位，提供了最佳电磁场环境监测的解决方案。
产品特点：
· 全面性的便携式工频电磁场分析仪
· 测量带宽：DC至400KHz（磁场：0Hz-400kHz; 电场：5Hz-400kHz），满足各种测量需要
· 内置IEC, EN, DIN, VDE, BGV, ICNIRP等电磁辐射计权评价标准;
· 可显示测量的电场（V/m）、磁场（T）绝对值，或与内置标准相比的相对值（%）
· 可实时显示峰值、RMS（均方根）值、X,Y,Z 分量值、及平均值,;
· 可选购示波器模式功能，提供电场或磁场随时间的变化曲线等
· 可选购FFT频谱分析（2048点）功能
· 具有1M 内存，可储存测量数据，并可进行自动记录（可设置1-999s 存储时间间）
· 具有RS232通讯接口，标配数据处理软件
· 具有模拟量信号输出，可输出磁场各分量（X,Y,Z）的模拟量电压值
· 仪器内置一磁场探头(10-30kHz)，并可自动辨识外接磁场或电场探头（选购）
· 具有4种外接探头可选
· EF400 电场探头: 5-400kHz / 1~30 kV/m
· MF400磁场探头: 10-400kHz / 10nT~20 mT
· MF400H磁场探头: 10-400kHz / 100nT~200 mT
· MF05磁场探头: 0-500Hz / 100μT~1 T（可用于测量地球磁场）
产品应用：
· 环境电磁辐射监测
· 工作场所的电磁安全监测
· 电力输配电系统电磁辐射监测
· 轨道交通电磁辐射监测
· 相关院所及高校的EMF 研究
· 电子及家用电器研究所
· 电力、电子设备及家用电器等生产厂家
· 国防电子设备的电磁安全检测
· EMC 电磁兼容领域
· 计量认证及产品监督检验单位
技术参数
|
C.A 42 低频/工频电磁场分析仪主机 | |||||||
|
应用范围 |
地磁场,直流设备,50Hz/60Hz 输变电系统,配电室,发电设备,地铁电车,家用电器,感应炉等作业和公共场所电磁环境 | ||||||
|
频率范围 |
电场: 5Hz-400KHz; 磁场: 10Hz-30KHz | ||||||
|
国际标准 |
ICNIRP OCCUP; ICNIRP GNPUB;EN50366; BGV B11Exp.1;Exp.2;Exp.2H/D等六种不同国际标准;同时支持中国国家标准预设. | ||||||
|
带通滤波频率 |
16.67,50,60,83.3,150,180,250,300,400,1200,2000Hz | ||||||
|
通讯 |
RS232串口数据传输功能 | ||||||
|
数据存储 |
1M内存（15150个测量值或80幅示波图或475幅频谱图） | ||||||
|
模拟信号输出 |
三维信号(Vx,Vy,Vz)输出 / 校准：标准的1V满刻度电压值(所有量程) 频率范围：0-30KHz 电压输出：磁场探头电压输出功能 | ||||||
|
液晶显示 |
160*140像素LCD显示 | ||||||
|
操作温度 |
-10~50℃， 相对湿度 20~80%（无凝露） | ||||||
|
电池参数 |
5节1300 mA.h Ni-MH AA 电池 | ||||||
|
使用时间 |
≥6小时 | ||||||
|
电磁兼容标准 |
符合EN 61326-1标准 | ||||||
|
外形尺寸 |
266*144*60mm | ||||||
|
重量 |
950克 | ||||||
|
示波器功能 （可选） |
显示X,Y,Z或其中最大值的电磁场强度随时间的变化曲线;示波图自动或手动振幅刻度可以通过以下三种模式触发:自动,一次完成,外部触发; 时间基数:根据探头,时间基数从2ms-400ms可调整;在“缩放功能”、 “保留”、 “斜率”测量模式下，时间基数可扩展为0.1 ms； 同步功能:可调整的触发水平和极性； «保留-运行»功能:双稳态功能, “保留”实现了使用1或2个指针测定1个点的参数(nT, sor V/m, s)倍数和约数或2个指针(mT/s, μT/s, etc.)位置之间斜率； 缩放功能:在“运行”模式下缩小时间基数扫描速度. | ||||||
|
频谱分析功能 (可选) |
电磁场强度RMS值和X,Y,Z分量值的频谱分析功能;自动或手动振幅刻度,可调节的频率带宽和缩放功能来实现频谱分析功能 FFT 2048点计算;1024点显示 频率范围:0Hz-29KHz和0Hz-91KHz 分辨率:1,1.67,2,5,10,16.7,20,50和100Hz «保留-运行»功能: 使用1个指针测定1个点的参数(nT, Hz or V/m, Hz, 倍数和约数) | ||||||
|
电/磁场探头 | |||||||
|
|
| ||||||
|
探头 |
内部探头 |
MF400 |
MF400H |
MF05 |
EF 400 | ||
|
方向性 |
无方向性 |
无方向性 |
无方向性 |
无方向性 |
无方向性 | ||
|
传感器 |
磁场 |
磁场 |
磁场 |
磁场 |
电场 | ||
|
线圈面积 |
|
100cm2 |
100cm2 |
|
| ||
|
频率范围 |
10Hz-30kHz |
10Hz-400kHz |
10Hz-400kHz |
0Hz-500Hz |
5Hz-400kHz | ||
|
量程范围 |
200nT-40mT |
10nT-20mT |
100nT-200mT |
1uT-1000mT |
1V/m-30kV/m | ||
|
精确度 |
±5% |
±3% |
±3% |
±3% |
±5% | ||
|
测量刻度 |
4 / 40 / 400μT 4 / 40mT |
200nT / 2 / 20 / 200μT / 2 / 20mT |
2 / 20 / 200μT / 2 / 20 /200mT |
200μT, 10mT 及 1T |
300V/m, 3 及 30kV/m | ||
|
订购号 |
标配 |
P01167303 |
P01167304 |
P01167305 | |||
