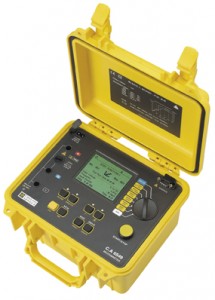

CA6549为一全自动测试、带图形显示屏幕的多功能绝缘电阻测试仪。具有多段可选的测试电压，并可自行组态设置（从40V到5100V）；同时可对所测得得绝缘电阻值，进行参考温度的计算修正。CA6549是目前市场上唯一具有图形（趋势图）和数字双重显示的绝缘电阻测量仪器，采用大型图型液晶屏幕，可同时显示5行字元数字显示或绝缘电阻趋势图型。同时，可预先设置三组步阶电压测试设定，每一个设定可设置5阶的步阶电压。经由RS-232通讯接口，操作人员可使用DataView® 软件（选购）对其进行组态或进行操作；同时，经由DataView
®软件，测量结果数据可导入PC，直接生成报表并通过打印机打印输出。
产品特点:
- 测试电压可自行组态设置（从40V到5100V），并有固定测试电压值：500V、1000V、2500V和5000V可直接选择
- 绝缘电阻测量范围：从30kΩ 到10TΩ
- 自动步阶电压测试（步阶电压和持续时间可自行设置）- 可预先设置、存储三组设定值，每组皆可可设置5阶步阶电压值。
- 可计算电阻读值的温度补偿（参考温度的绝缘电阻值）
- 自动计算DAR、PI及DD值
- 直接测量及显示测量绝缘电阻值、测试电压、运行时间、电容和漏电流等
- 当检测到被测物带电压（未断电），则仪器自动禁止测量
- 测试结束后自动放电，并显示放电电压
- 大型图形液晶屏，可显示5行字元数字，或绝缘电阻测量趋势图等测量结果
- 强固防护外壳
- 具RS-232通讯接口，支持外接串口打印机（选购）直接打印测量结果
- 具128kB内存，可存储测量数据
- 可经由PC远程控制（选购 DataView 软件）
- 测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘等
- 高阻或高吸收测试
- 单点快速测试
- 定时测量
- 吸收比（DAR）及极化指数（PI）测试
- 多层绝缘电缆测试（DD）
- 长时间运行的老旧设备
- 电动机绝缘电阻测量
- 计算机控制生产线测试
- 预防性维护，可经由PC储存测量数据并进行趋势分析
- 依据测量需求，用户自选测试电压进行绝缘电阻测量
技术参数：
| 测量 |
| 绝缘电阻 | 固定测试电压：500/1,000/2,500/5,000 V 可调测试电压：40V ~ 5,100V (以10V或100V递增) 测量范围： 500V：10kΩ ~ 2 TΩ 1,000V：10kΩ ~ 4 TΩ 2,500V：10kΩ ~ 10 TΩ 5,000V：10kΩ ~ 10 TΩ |
| 电压 | 1 至 5,100V (15Hz 至 500Hz 或DC) |
| 电容 | 0.001 至 49.99F |
| 泄露电流 | 0.000nA 至 3,000μA
|
| 功能 |
| 显示屏 | 图型点阵 LCD |
| 背光 | 有 |
| 可组态设置告警 | 有 |
| 平滑显示 | 有 |
| 可组态设置时间 | 有 |
| 计算参数 | DAR(电介质吸收比)-PI(极化指数)及DD(电介质放电指数) |
| 步长电压模式 | 5阶 |
| R（参考温度To）计算 | 有 |
| 锁定测试电压 | 有 |
| R(t) | 记录并可直接显示 |
| 数据存储内存 | 128 kB |
| 通讯接口 | RS 232 |
| 直接打印结果 | 透过串行或并行打印机 |
| PC软件 | DataView®（选购） |
| 电源 | 可充电镍氢电池（9.6V – 3.5 AH NiMH） |
| 电池寿命 | 30天，每天10次DAR 和5次PI测试 |
| 电气安规 | IEC 61010-1 （Cat. III 1,000V 或 Cat. I 2,500V） 及IEC 61557 |
| 外型尺寸 | 270 x 250 x 180 mm |
| 重量 | 4.3 kg |
