系统主要构成：
■一个壁挂式（4或8通道）或机箱式（8通道）MX43中央控制器；
■多种模块（数字或模拟输出检测器、逻辑输入接口、模拟输入接口、继电器输出接口、模拟输出接口）；
传感器和输入模块的测量值由MX43即时管理。 当测量值达到设定阈值时，声音及可视警报会开启。 与此同时，相应的一个或多个继电器会被激活，以控制由用户预设的内部或外部补救措施。
通过工作站软件COM43完成中央检测器的程序编辑。
技术参数：

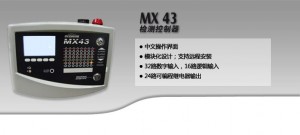

型号 | MX 43 气体检测控制面板 |
尺寸（壁挂式） | 尺寸（壁挂式） |
尺寸（机架） | 19 "、4U；482.8 x 177 x 192.5 mm（19.1 x 7 x 7.6 英寸） |
防护等级 | IP55（壁挂式）、IP31（机架） |
进线（壁挂 式） | 12 M16 电线，4 至 8 mm²（8 至 11 AWG） 线缆外径 6 M20 电线，6 至 12 mm²（7 至 9 AWG） 线缆外径 |
显示屏 | LCD 背光显示屏 + 智能键 出故障时可以视频翻转模式显示 可由用户进行定制（同时显示 1 至 16 个通道、固定或滚动式显示、按事件显示...） 带报警阈值的条形图 |
可视指示器 | 每条线路 7 个 LED 指示灯 1 个 LED 故障指示灯 1 个 LED 故障指示灯 |
按钮 | 5 个智能键 1 个声音报警接收/重置按钮 |
操作与使用 | |
工作温度 | 工作温度 |
工作温度 | -20°C 至 +50°C |
湿度 | 5 至 95% RH |
电力 | 100-240 Vac 50-60 Hz 或 21-28 Vdc，最大 112 W |
电池 | 可选嵌入式备用电源 (0.6 Ah) |
能耗 | 最小 500 mA （无模块） |
检测线路 | |
数字线路 | 最多 8 个 RS-485 通信、私属协议、9600 波特 2 条屏蔽双绞线 |
模拟通道 | 最多 8 个 0-23 mA 模拟信号输入（4 至 20 mA 专为进行检测而保留）120 Ohm 负载阻抗 2 或 3 芯屏蔽线缆 |
电压（典型） | 21 至 28Vdc |
每条线路最大电流输出 | 500 mA |
总计最大电流输出 | 2.4 A 固定（3.2 A 间歇） |
报警 | |
每通道 | 5 个报警等级（A1、A2、A3、高于上限、低于下限）+ 故障 用于可燃气体检测的非模糊读取选项 |
可编程阈值 | 瞬时值或平均值、上升或下降报警、手动或自动 确认 |
可编程阈值 | 瞬时值或平均值、上升或下降报警、手动或自动 确认 |
带继电器 | 5 个可全面编程的报警继电器 1 个故障继电器（不可配置） 干触点继电器 DPCO 继电器，触点评级为 250 Vca 2 A（感应） |
数字信号输出 | 来源于： RS-485 Modbus RTU 系列连接 |
认证 | |
EMC | 符合 EN50270 |
ATEX | EN50271 和度量性能符合 EN60079-29-1 |
低压指令 | 符合 EN61010 |
CSA | 认证中 |
