在奥德姆，我们深知设备停机及错误报警所造成的成本损失，因此我们设计的所有产品都极为结实耐用。
安全模式允许锁定重要参数
NEMA 4X/7 外壳
非易失性存储器可保存所有配置数据
多功能
为满足您的应用需求，WX64 控制器能够以多种方式进行配置。具有模拟、数字及无线功能，并标配有五个继电器。
可接受多达 64 路 4 至 20mA、桥接传感器、ModBus RTU、ModBus TCP 及无线通道
4 至 20mA、ModBus RTU、无线 ModBus 和 ModBus TCP 输出
数据记录（SD 卡）
标配五个通用 SPDT 继电器
选配 16 通道可编程板载继电器
选配分立继电器
Quad RS-485 端口允许双 ModBus 主机/从机和多 ModBus 主机操作
SD 卡中存储的数据可保持 1 年
内存可记录多达 2000 条事件
易于使用
WX64 具有操作方便、易于使用的特点。
触摸按键和非开盖式（磁性）操作
图形式背光照明液晶显示屏
彩色报警显示屏
用于标准继电器的独立 LED
内置压电警报器
通过嵌入式网页实现远程报警可视化
无线
无线通信在气体检测领域变得越来越受欢迎，并且有时是确保现有基础设施或远程地点安全的唯一方法。WX64 可配置为从 OLCT 200 变送器接受无线输入、从 ModBus 从机设备接受无线 ModBus 输入或通过无线方式与相兼容的 ModBus 主机设备进行通信。此外，WX64 的无线选项还具有以下特点：
900MHz 或 2.4GHz FHSS
变送器功率可在 10mW 至 1W 之间进行调节
CSA Div 1 和 DIV 2 天线
256 位加密
双主机和从机操作
室内测量范围可达 3000'（900 米）
室外测量范围可达 10 英里（16 千米）
接收灵敏度为 -100dBm
功能与优势：
| 功能 | 优势 |
| 模拟和数字控制器 | WX64 几乎可接受任何 4 至 20mA、桥接传感器、ModBus RTU、ModBus TCP、无线 ModBus RTU 及无线 OLCT 200 变送器的组合信号。另外，WX64 可配置用于提供多达 64 路 4 至 20mA 输出、ModBus RTU 从机输出、ModBus RTU 无线从机输出和 ModBus TCP 输出。 |
| 64 个通道 | WX64 可配置用于接受多达 64 路 4 至 20mA、桥接传感器、ModBus RTU、ModBus TCP、无线 ModBus RTU 和 OLCT 200 输入。 |
| 多种继电器选项 | WX64 带有五个标准 5 安培 SPDT 继电器：三个可编程、一个普通故障和一个普通喇叭。另外还可添加分立继电器和可编程继电器（16 个一组）。 编程继电器可根据 64 个通道中每个通道以及八个区域中每个区域的报警状态进行投票。 |
| 无线通信 | WX64 具有 900Mhz 及 2.4Ghz 无线通信功能，并可配置为单向或双向无线传输。因此允许 WX64 同时充当无线 ModBus 主机和无线 ModBus 从机设备。 另外，WX64 还可直接接收已配备 OLCT 200 变送器的无线数据。 无线通信采用 256 位加密，可配置用于 2 类及 1 类应用。 |

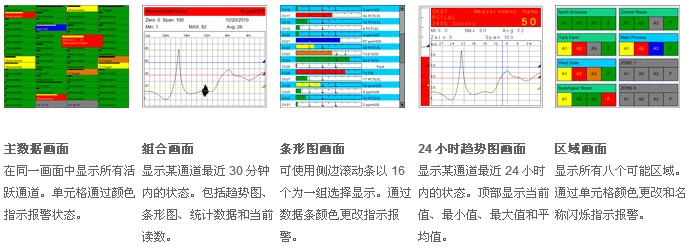

| 图形式彩色液晶显示屏 | WX64 具有一个带背光照明功能的彩色液晶显示屏。气体读数可以显示在五个不同画面中：
|
| 安全模式 | 可通过输入一个四位密码来限制编辑控制器配置菜单。在安全模式下，所有菜单依然可见。 安全模式下，可使用用户可编辑字段显示定制信息。这可能是某个授权联系人的姓名或联系电话。 |
| 触摸按键/非开盖式 | WX64 标配有触摸按键及非开盖式操作。每个控制器上均提供有一个便于非开盖式操作的磁棒。 另外，可通过登陆到控制器托管网页对 WX64 进行配置。 |
| 可视继电器指示 | 每个 WX64 都具有用于指示控制器中五个普通报警继电器状态的可视 LED： 标准继电器 1、标准继电器 2、标准继电器 3、故障和喇叭 |
| 内存 | 为防止电源中断，所有配置数据都存储在非易失性存储器中。配置数据也可备份在标准 2GB SD 卡中。 WX64 还可将最近 2,000 条事件记录在其内存中（报警、报警确认、标定及通电），并且每个都提供有时间和日期戳记。 当其启用时，事件也可记录在 SD 卡中。 |
| 数据记录 | WX64 标配有一个 2GB SD 卡，可用于存储至少一年的数据记录读数。数据记录仪能够按一分钟的间隔记录 64 通道中每个通道的以下信息： 最小值 数据以 .csv 文件保存在 SD 卡中。 |
| 多种外壳可选 | WX64 有五种外壳可以选择：
|
| 内置压电警报器 | WX64 具有一个用于通过声音提示按键操作和报警事件的内置压电蜂鸣器。蜂鸣器可根据用户需要打开或关闭。 标准 24VDC 报警端口可用于向外部报警供电。 |
| 嵌入式网页 | WX64 具有可通过互联网从标准网络浏览器查看的标准嵌入式网页。通过网页，用户可查看 WX64 显示画面及访问配置设定。易于操作的配置画面也为配置 WX64 提供了一个简单方法。网页具有两个安全授权等级：
|
技术参数：
| 显示屏： | 彩色 LCD（320 x 240 像素），具有背光照明功能 |
| 指示灯： | 5 个用于指示五个标准继电器状态的独立 LED |
| 界面按钮： | 八个按钮 - 双触摸按键和磁性（非开盖式） |
| 信号输入： | 多达 64 通道（4 至 20mA、桥接传感器、ModBus RTU、ModBus TCP 和无线） 4 至 20mA 输入的阻抗为 150 欧姆，并包括向 2 线制或三线制变送器路由供电的每个通道电源 桥接传感器输入允许调节传感器供电和平衡设置 可从配有无线程序包的一个 OLCT 200 变送器或从一个无线 ModBus 从机、从一个 ModBus TCP 设备中无线接收多达 64 个通道 |
| 输出： | 光学 16/32/48/64 通道 4 至 20mA 输出（最大负载 800 欧姆 @24VDC） RS-485 ModBus RTU 从机 无线 ModBus 从机（900Mhz 或 2.4Ghz） ModBus TCP 从机 |
| 继电器： | 五个标准继电器，5 安培，30VDC 或 250VAC 阻抗，C 型（3 个可编程、1 个通用故障、1 个喇叭） 16 通道可编程光学继电器，5 安培，30VDC 或 250VAC 阻抗，C 型 所有继电器均可编程，并可根据 64 通道中每个通道和/或八个区域中每个区域的报警状态进行投票 另外还可添加分立继电器（16 个一组） |
| ModBus： | 双 RS-485 ModBus RTU 主机/从机 冗余 ModBus 操作 （光学）无线 ModBus RTU 主机/从机 用于多个主机的（光学）两个独立 RS-485 ModBus RTU 通过标准以太网端口操作的 ModBus TCP 主机/从机 波特率：9600、19200、38400、57600、115200 可选 |
| 电源： | 可接受 10 至 30VDC 的标准电源；最大功率 12 瓦；标准 100 至 240 VAC/24VAC 150W 光学 100 至 240 VAC/24VAC 600W |
| 无线： | 900MHz 或 2.4GHz FHSS（跳频扩频） 多端口无线调制解调器允许同时发送和接收 256 位 AES 加密（符合 FIPS-197 标准） 变送器功率可在 10mW 至 1W 之间进行调节 (900Mhz)，120mW (2.4GHz) |
| 外壳： | 面板/机架安装 非金属壁装 不锈钢壁装 防爆铝壁装 |
| 工作温度： | -25°C 至 60°C |
| 湿度： | 0% 至 90% 相对湿度；非冷凝 |
| 认证： | CSA C22.2 No 1,010.1 和 ISA S82.02（认证中） UL 1604 / CSA C22.2 No 213（2 类，A、B、C、D 组）（认证中） EN55011 和 EN61000（认证中） |
