WX16 16通道无线检测控制器


查看大图

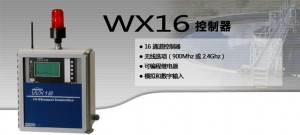

WX16 16通道无线检测控制器

为满足您的应用需求,WX16 控制器能够以多种方式进行配置。具有模拟、数字及无线功能,并标配有四个通用报警继电器。 可接受多达 16 个 4 至 20mA、桥接传感器、ModBus 或无线通道。

  • 商品编号:23369985
  • 商品重量:1.000 克(g)
  • 货  号:223346990
  • 品  牌:美国英思科
  • 计量单位:
  • 销售价: ¥0.00
概述:

安全可靠

WX16 控制器性能可靠、功能多样。

安全模式允许锁定重要参数

NEMA 4X/7 外壳

非易失性存储器可保存所有配置数据

符合 CSA Div 2 A、B、C、D 及 C22.2 No. 152 标准

多功能

为满足您的应用需求,WX16 控制器能够以多种方式进行配置。具有模拟、数字及无线功能,并标配有四个通用报警继电器。

可接受多达 16 个 4 至 20mA、桥接传感器、ModBus 或无线通道

可提供 4 至 20mA、ModBus RTU、无线 ModBus 输出

标配四个通用 SPDT 继电器

选配分立继电器

双 ModBus 主机/从机功能

易于使用

WX16 具有操作方便、易于使用的特点。

触摸按键和非开盖式(磁性)操作

图形式背光照明液晶显示屏

独立报警 LED

内置压电警报器

应用

石油天然气行业

海底钻探

公用设施和电力

石油化工行业

市政水和废物处理

食品与饮料生产

无线

无线通信在气体检测领域变得越来越受欢迎,并且有时是确保现有基础设施或远程地点安全的唯一方法。WX16 可配置为从 OLCT 200 变送器接受无线输入、从 ModBus 从机设备接受无线 ModBus 输入或通过无线方式与相兼容的 ModBus 主机设备进行通信。此外,WX16 无线选项还具有以下特点:

900MHz 或 2.4GHz FHSS

变送器功率可在 10mW 至 1W 之间进行调节

CSA Div 1 和 DIV 2 天线

256 位加密

双主机/从机操作

室内测量范围可达 3000'(900 米)

室外测量范围可达 10 英里(16 千米)

接收灵敏度为 -100dBm

功能与优点:

功能优势
模拟和数字控制器WX16 可接受 4 至 20mA 和桥接传感器模拟输入以及 RS-485 ModBus RTU 端口或选配无线 ModBus 通信程序包的输入。另外,WX16 还可配置用作 ModBus 从机,并提供多达 16 路 4 至 20mA 模拟输出。
16 个通道

WX16 可配置用于接受多达 16 路 4 至 20mA、桥接传感器、ModBus RTU 和无线 ModBus RTU 输入。

可编程继电器

WX16 带有四个用于两个普通报警、一个普通故障和一个普通喇叭的标准 5 安培 SPDT 继电器。另外还可添加分立继电器(八个一组)。

分立继电器可配置为三个区域。

RS-485 ModBus

WX16 带有两个可进行主机、从机操作的标准 RS-485 ModBus RTU 端口。

另外,通过添加其中一个 WX16 无线程序包,WX16 还可用作无线 ModBus 从机、无线 ModBus 主机或两者均可。

无线通信

WX16 具有 900Mhz 及 2.4Ghz 无线通信功能,并可配置为单向或双向无线传输。因此允许 WX16 同时充当无线 ModBus 主机和无线 ModBus 从机设备。

另外,WX16 还可直接接收已配备 OLCT 200 变送器的无线数据。

无线通信采用 256 位加密,可配置用于 2 类及 1 类应用。

图形式液晶显示屏

WX16 具有一个带背光照明功能的图形式液晶显示屏。气体读数可以显示在三个不同画面中:

  • 条形图 - 显示气体读数和全部 16 个通道的报警等级。同时还显示每个通道的气体数值和气体类型。
  • 趋势图 - 显示当前气体值和某时间任一通道的气体类型。同时还显示最近 24 小时内的趋势图及这段时间内的最小值、最大值及平均值。
  • 组合画面 - 显示条形图、30 分钟趋势图、最小值、最大值及平均值,以及当前读数和某时间任一通道的气体类型。



触摸按键/非开盖式

WX16 标配有触摸按键及非开盖式操作。每个控制器上均提供有一个便于非开盖式操作的磁棒。

安全模式

可通过输入一个四位密码来限制编辑控制器配置菜单。在安全模式下,所有菜单依然可见。

安全模式下,可使用用户可编辑字段显示定制信息。这可能是某个授权联系人的姓名或联系电话。

可视报警 LED

每个 WX16 具有 52 个用于显示报警和系统状态的可视 LED。确认后,LED 由闪烁状态变为稳定状态。

  • 报警 1 - 当与 LED 相关联的通道达到 1 级报警时,16 个黄色 LED 闪烁。
  • 报警 2 - 当与 LED 相关联的通道达到 2 级报警时,16 个红色 LED 闪烁。
  • 故障 - 与 LED 相关联的通道发生故障时,16 个红色 LED 闪烁。
  • 继电器 - 4 个红色 LED 用于指示四个普通继电器的状态;报警 1、报警 2、故障及喇叭
内存为防止电源中断,所有配置数据都存储在非易失性存储器中。
数据记录WX16 可显示 16 个通道中每个通道最近 24 小时内的读数。
多种外壳可选WX16 有四种外壳可以选择:
  • 面板/机架安装 - 用于常规地点安装的 19 机架式外壳。
  • 非金属安装 - NEMA 4X 外壳。适用于 2 类环境。
  • 不锈钢壁装 - NEMA 4X 316 不锈钢外壳。适用于 2 类腐蚀性环境。
  • 防爆壁装 - NEMA 4X/7 铝外壳。适用于 1 类危险环境。
内置压电警报器

WX16 具有一个用于通过声音提示按键操作和报警事件的内置压电蜂鸣器。蜂鸣器可根据用户需要打开或关闭。

标准 24VDC 报警端口可用于向外部报警供电。

HMI 软件

WX16 的选配人机界面软件可实时显示多达 10 个 WX4 控制器的通道,因此可显示多达 160 个通道。

使用 HMI 软件,可记录全部 160 通道中的数据,并可将用户提供的图形上传到图形界面中,例如厂房布局图。

技术参数:
显示屏:LCD(128 x 240 像素),具有背光照明功能
指示灯:用于三个报警等级(低、高及故障每个等级 16 个 LED)的 48个独立 LED 以及用于通用报警和喇叭继电器的 4 个 LED
界面按钮:五个按钮 - 双触摸按键和磁性(非开盖式)
信号输入:
  • 16 通道(4 至 20mA、桥接传感器、ModBus 和无线)
  • 4 至 20mA 输入的阻抗为 100 欧姆,并包括向 2 线制或三线制变送器路由供电的每个通道电源
  • 桥接传感器输入允许调节传感器供电和平衡设置
  • 可从配有无线程序包的一个 OLCT 200 变送器中或从一个无线 ModBus 从机无线接收多达 16 个通道
输出:
  • 光学 8/16 通道 4 至 20mA 输出(最大负载 800 欧姆 @24VDC)
  • RS-485 ModBus RTU 从机
  • 无线 ModBus 从机(900Mhz 或 2.4Ghz)
继电器:
  • 四个可编程标准继电器,5 安培,30VDC 或 250VAC 阻抗,C 型(2 个报警、1 个故障、1 个喇叭)
  • 八个分立光学继电器,5 安培,30VDC 或 250VAC 阻抗,C 型
  • 另外还可添加分立继电器(八个一组)
  • 继电器可配置为 3 个区域
ModBus:双 RS-485 ModBus RTU 主机/从机(9600 波特)
电源:可接受 10 至 30VDC 的标准电源;最大功率 12 瓦
标准电源 100-240 VAC/24VAC 150W
无线:
  • 900MHz 或 2.4GHz FHSS(跳频扩频)
  • 单端口或双端口无线调制解调器允许同时发送和接收
  • 256 位 AES 加密(符合 FIPS-197 标准)
  • 发射功率可在 10mW 至 1W 之间进行调节 (900Mhz),120mW (2.4GHz)
外壳:
  • 面板/机架安装
    - 5.22 英寸(132 毫米)高 x 10.60 英寸(269 毫米)宽 x 9.60 英寸(244 毫米)深
    - 重约7 磅(3.2 千克)
  • 非金属壁装
    - NEMA 4X
    - 16.00 英寸(406 毫米)高 x 13.16 英寸(334 毫米)宽 x 8.5 英寸(216 毫米)深
    - 重约17 磅(7.7 千克)
  • 不锈钢壁装
    - NEMA 4X
    - 20.70 英寸(526 毫米)高 x 15.75 英寸(400 毫米)宽 x 8.0 英寸(203 毫米)深
    - 重约30 磅(13.6 千克)
  • 防爆铝壁装
    - NEMA 4 / 7,适用于 1 类及 2 类,B、C、D 组
    - 22.38 英寸(568 毫米)高 x 17.75 英寸(451 毫米)宽 x 9.06 英寸(230 毫米)深
    - 重约110 磅(49.9 千克)
工作温度:-25°C 至 60°C
湿度:0% 至 90% 相对湿度;非冷凝
认证:
  • 适用于可燃气体的 CSA C22.2 No 152 标准
  • CSA C22.2 No 1,010.1 和 ISA S82.02 标准
  • UL 1604 / CSA C22.2 编号 213(2 类,A、B、C、D 组)
  • EN55011 和 EN61000
