OLC 20 检测器
新一代OLC 20 可燃气体传感器具有抗毒化功能。该设备反应时间极快且性能可靠。并有M25或3/4" NPT螺距的机壳可选。
OLC 20D 检测器
OLC 20D检测器基于OLC 20传感器设备，配有15米长电缆（标准版）及安装压盖，用于与数据记录器的直联。高温版可在200°C环境下运行。

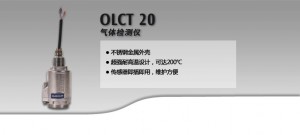

OLCT 20WD 检测器
OLC 20D检测器基于OLCT 20传感器设备，配有显示模块。
新一代产品：新优势
不锈钢检测器可防止腐蚀剂对设备造成损坏。分类为IP 66，防尘、防水渗。转动设备头部即可断开OLCT 20 及 OLCT 20D预校准传感器。“智能”传感器可在危险区域外的工作台上进行校准。
技术参数：
| 检测仪 | OLCT 20 | OLCT 20D | OLC 20 OLC 20D | ||
|---|---|---|---|---|---|
| 类型 | XP变送器 | IS变送器 | XP远程变送器 | IS远程变送器 | XP检测仪 XP 远程检测仪 |
| 气体检测原理 | 催化燃烧/ 电化学 | 电化学 | 催化燃烧/ 电化学 | 催化燃烧 | 催化燃烧 催化燃烧 |
| 可检测气体 | 可燃气体、有毒气体和氧气 | 有毒气体和氧气 | 可燃气体、有毒气体和氧气 | 有毒气体和氧气 | 可燃气体 可燃气体 |
| 量程 | 见内部图表 | ||||
| 传感器外壳 | 不锈钢类型 316 L 不锈钢类型 316 L 不锈钢类型 316 L | ||||
| 预标定传感器 | 是 | 是 | 是是 | 否 否 | |
| 检测仪电源 | 15至30 VDC（催化燃烧式） 15 至30 VDC（化学式） | 10至 26 VDC | 15至30 VDC（催化燃烧式）10至26 VDC 15至30 VDC（化学式） | 取决于检测仪 取决于检测仪 | |
| 最高能耗 | 100 mA（催化燃烧式） 25 mA （化学式） | 25 mA | 100 mA （催化燃烧式） 25 mA 25 mA（化学式） | 取决于检测仪 取决于检测仪 | |
| 输出信号 | 4-20 mA | 4-20 mA | 4-20 mA 4-20 mA | 惠斯通电桥 惠斯通电桥 | |
| 负载阻抗 | 250 Ω（催化燃烧式）取决于电源（化学式） | 最大47 Ω | 250 Ω（催化燃烧式）最大47 Ω 取决于电源（化学式） | 不适用 不适用 | |
| 布线 | 3根钢筋线（催化燃烧式） 2 根钢筋线（化学式） | 2根钢筋线 | 3 根钢筋线 2 根钢筋线（催化燃烧式）2 根钢筋线（化学式） | 3 根钢筋线 3 根钢筋线 | |
| 回路阻抗，带ISC监测器 | 32 Ω（催化燃烧式）（1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） 128 Ω （化学式）（4 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） | 32 Ω（1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） | 32 Ω（催化燃烧式）（ （1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） 32 Ω（1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） 128 Ω （化学式）（4 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） | 32 Ω（催化燃烧式）（1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2）32 Ω（催化燃烧式）（1 km，1,5 mm，字号：3.9pt；颜色：#003E70" >2） | |
| 线缆连接 | 使用直径为6mm的线缆传输 | ||||
| 紧固 | M25螺纹连接至螺钉或3/4’’ NPT | M25螺纹连接至螺钉或 3/4’’ NPT | 使用箍筋 | 使用箍筋 | 使用箍筋，采用M25螺纹连接至螺钉或3/4’’ NPT |
| 防护等级 | IP 66 | IP 66 | IP 66 | IP 66 | IP 66 IP 66 |
| 认证 | EEx d IIC T6 II 2 GD INERIS 01 ATEX 0004X | EEx ia IIC T4 II 1 GD INERIS 01 ATEX 0004X | EEx d IIC T6 II 2 GD INERIS 01 ATEX 0004X | EEx ia IIC T4 II 1 GD INERIS 01 ATEX 0004X | EEx d IIC T6 EEx d IIC T6 II 2 GD II 2 GD INERIS 01 ATEX 0004X INERIS 01 ATEX 0004X |
| CEM认证 | EN 50270 | EN 50270 | EN 50270 | EN 50270 | EN 50270 EN 50270 |
| 重量 | 800 gr | 800 gr | 800 gr 800 gr | ||
| 尺寸 | L 130 x D 60 | L 130 x D 60 | L 177 x D 60 | L 177 x D 60 | L 130 x D 60 L 177 x D 60 |
| 工作温度（电子元件） | -25°C至+60°C | -25°C至+60°C | -25°C至+60°C | -25°C至+60°C | -25°C至+70°C -25°C至+70°C HT版本：-25 °C至+200°C HT版本：-25 °C至+200°C |
| 气体 | 传感器类型 | 量程（ppm） | 工作温度* | 相对湿度 无冷凝 | 压力 | 满量程精确度（在大气压力下） | 使用寿命（单位：月） | T (50) | IP | IS | AD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 氧气 | 电化学 | 30,00% | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | 自5 à 30% = 0,4%vol | 28 | 6 | 66 | 是 | 是 |
| 一氧化碳 | 电化学 | 100、 300和 1000 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 2 ppm （范围0-100） | 48 | 10 | 66 | 是 | 是 |
| 硫化氢 | >电化学 | 30、100 和 1000 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 1,5 ppm （ 0-30 ppm） | 48 | 15 | 66 | 是 | 是 |
| 一氧化氮 | 电化学 | 100、300和1000 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 2 ppm （范围0-100） | 36 | 15 | 66 | 是 | 是 |
| 二氧化氮 | 电化学 | 10和30,0 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 0,8 ppm | 26 | 20 | 66 | 是 | 否 |
| 二氧化硫 | 电化学 | 10,0 30,0 和100 | -10°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 0,7 ppm 范围0-10 | 36 | 15 | 66 | 是 | 否 |
| 氯气 | 电化学 | 10,0 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 0,5 ppm | 26 | 50 | 66 | 是 | 否 |
| 氢气 | 电化学 | 2000 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/-5 ppm 范围0-100 | 26 | 50 | 66 | 是 | 是 |
| 氯化氢 | 电化学 | 30,0 和100 | -20°C至+40°C | 10%至95% RH | Atm +/- 10% | +/- 0,5 ppm 范围0-10 | 26 | 50 | 66 | 是 | 否 |
| 氰化氢 | 电化学 | 10,0 和 30,0 | -20°C至+40°C | 10%至95% RH | Atm +/- 10% | +/- 0,3 ppm 范围0-10 | 26 | 40 | 66 | 是 | 否 |
| 氨气 | 电化学 | 100 1000 | -20°C至+40°C -20°C至+40°C | 10%至95% RH 10%至95% RH | Atm +/- 10% Atm +/- 10% | +/-5 ppm +/- 10 ppm 范围0-1000 | 26 26 | 50 50 | 66 66 | 是 是 | 是 是 |
| 臭氧 | 电化学 | 1,00 | -10°C至+40°C | 10%至95% RH | Atm +/- 10% | +/-0,05 ppm | 20 | 50 | 66 | 是 | 否 |
| 磷化氢 | 电化学 | 1,00 | -20°C至+40°C | 10%至95% RH | Atm +/- 10% | +/- 0,05 ppm | 20 | 40 | 66 | 是 | 否 |
| 二氧化氯 | 电化学 | 3,00 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | +/- 0,3 ppm | 26 | 50 | 66 | 是 | 否 |
| 硅烷 | 电化学 | 50 | -20°C至+40°C | 10%至95% RH | Atm +/- 10% | +/- 1 ppm | 20 | 40 | 66 | 是 | 否 |
| 砷化三氢 | 电化学 | 1,00 | -10°C至+40°C | 20%至95% RH | Atm +/- 10% | +/- 0,05 ppm | 26 | 40 | 66 | 是 | 否 |
| 甲烷 | 气体分析仪 | 0-100%vol | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | 1% vol | 60 | 5 | 66 | ||
| 氢气 | 气体分析仪 | 0-100%vol | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | 1% vol | 60 | 5 | 66 | 是 | 是 |
| 氨气 | 催化燃烧 | 0-5000 | -20°C至+50°C | 10%至95% RH | Atm +/- 10% | 100 ppm | 36 | 8 | 66 | 是 | 是 |
| 可燃气体 | 催化燃烧 | 0-100% LEL | -20°C至+70°C -20°C至200°C | 10%至95% RH 10%至95% RH | Atm +/- 10% Atm +/- 10% | 1% LEL 0- 60% LEL 1% LEL 0- 60% LEL | 60 60 | 5 5 | 66 66 |
可检气体：
AsH3, CH4, Cl2, ClO2, CO, H2, H2S, HCl, HCN, LEL, NO2, NO, NH3, O2, O3, PH3, SiH4, SO2 , HF , ETO , COCl2
