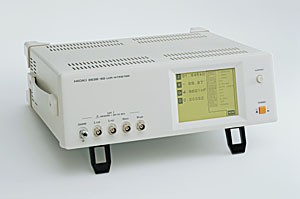

HIOKI 3532-50 LCR测试仪--搭配宽幅测试频率的阻抗测试仪
HIOKI 3532-50 LCR测试仪测试频率可在42Hz～5MHz宽广频率量程内以4位精确度自由调整。可很容易地测试被测物在高频量程内的特性。操作非常简便，改变设置时通过触模屏幕，所需的设定选项会顺序排列显示出来。
HIOKI 3532-50 LCR测试仪的基本参数
测试冶具或电缆 (不能单独使用，测量时需要选用测试冶具或探头)
9140 四端子测试探头 DC～100kHz
9143 针型探头 DC ～ 5 MHz
9261 测试冶具 电缆连接型, DC ～ 5 MHz
9262 测试冶具 直接连接型, DC ～ 5 MHz
9263 SMD 测试冶具 直接连接型, DC ～ 5 MHz
9268 直流偏压单元± 40 V DC max.
9269 直流偏流单元 ± 2 A DC max.
9165 连接线 适用于 9268/9269; BNC- BNC,1.5m
9166 连接线 适用于 9268/9269; BNC-clip,1.5m
|
测量参数 |
│Z│,│Y│,θ,Rp,Rs(ESR),G,X,B,Cp,Cs,Lp,Ls,D(tanδ)和Q |
|
测量方法 |
测量源：恒流10μ～100mA(42Hz～1MHz)，50μ～20mA (1MHz～5MHz)，或恒压10mV～5V(42Hz～1MHz),50mV～1V(1MHz～5MHz) |
|
测量频率 |
42Hz～5MHz |
|
测量量程 |
│Z│，R，X：10.00mΩ～200.00MΩ(视条件而定) |
|
基本精度 |
│Z│: ±0.08% rdg.，θ: ±0.05° |
|
测量时间 |
快速：5ms～ 慢速2：140ms |
|
显示 |
最大显示值99999，LCD背光功能 |
|
比较器功能 |
设定：上、下限值，百分比或绝对值 输出：3档（高，中，低），开路集电极，绝缘 |
|
外部打印 |
9442 （与9443/9446/9593-01同时使用） |
|
电源供应 |
100～240V AC 50/60Hz |
|
体积及重量 |
352宽×124高×323厚mm，6.5kg |
|
附件 |
电源线（1），保险丝（1） |
打印机
9442 打印机
9443-02 交流电源转换器 for EU, 适用于 9442 打印机
9443-03交流电源转换器for USA, 适用于 9442 打印机
连接电缆 (用于9442打印机)
1196 记录纸 (25m，10卷/盒，用于9442)
PC通讯器
9518-01 GP-IB接口
9151-02 GP-IB电缆（2m）
9151-04 GP-IB电缆（4m）
9593-01 RS-232C 接口
