5790A交流电压测量标准

5790A交流电压测量标准

5790A可以非常自动化的完成精密交流电压测量和交直流转换测量。您可从各种输入连接器中选择最适合您的应用的连接器来使用。在 5790A 上有四组输入端子，分别为两组 N 型连接器和两组 5 路接线柱。一组 N 型连接器和一组接线柱专门用于交流测量和交直流转换模式测量。5790A 满量程范围内的交流或直流电压均可以连接到任一输入连接器，从而进行自动交/流转换测量。5790A 会自动判断输入的是交流电压还是直流电压。

第二组 N 型输入连接器支持可选的宽带模式，第二组接线柱是针对 A40B 系列分流器而设计的。

按下 5790A 前面板的按键，即可选择输入连接方式。一个 LED 指示灯会显示出所选的连接。

无论您是将 5790A 作为电压表还是作为交直流转换标准，输入电压和频率总是会显示在测量显示屏上。在交直流转换模式下，交流/直流差或交流/交流差总是显示在控制显示屏上，单位为 ppm、%、电压或比率。

5790A 是完全自动选择量程的仪器，可以选择您测量时使用的最佳电压量程。您也可以手动选择和锁定量程。在所有的电压量程都提供稳定的 1200 V 输入保护。

使用触发键可将 5790A 从连续测量输入电压的状态切换到单次测量状态，便于您以预先设定好的间隔读取样本读数。

当 5790A 工作于交直流转换模式时，会自动储存参考电压，并相对于参考电压进行全部的交流/直流或交流/交流差测量。任何时候都可以按下 VIEW REF 键查看参考电压。您还可以储存两个电压的平均值作为参考电压，从而消除直流反转误差。

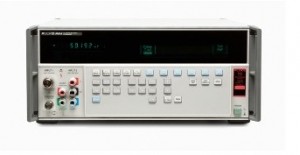

5790A 直观的前面板设计使手动操作快捷简便。按键和选项开关都是精心安排的，并标注清晰。在 5790A 明亮的真空荧光显示屏上可以清晰地显示信息和菜单。

5790A 非常适用于自动化系统。仪器包括了 GPIB/IEEE-488 和 RS-232C 接口，其所有的功能都可以通过包括 PC 在内的各种计算机主机进行控制。利用提供的设备驱动程序，可将 5790A 集成到运行 MET/CAL® Plus 校准软件的自动化系统中。

5790A 具有自带的校准程序，其设计目的是简化周期性校准工作。仪器会提示操作人员需要执行的操作。为尽可能减少所需设备，5790A 设计成由 792A 交流/直流转换标准进行支持。

Accessories common to all models:
