EXTECH 40180音发生器和放大器探测包
一、EXTECH 40180简单介绍：

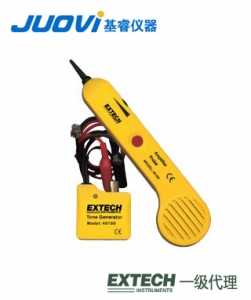

40180是一个音频发生器和放大器探头套件。这种具有可听音的重型套件容易识别电线或电缆。绝缘电感探头尖端防止短路导体。具有线迹，连续性测试，清除/忙/振铃线测试和尖/环识别。包括鳄鱼夹，RJ45和RJ11模块化连接器，9V电池和表壳。
二、EXTECH 40180仪表图示：
1.电源开关
2.模块化连接器
3.测试主管
4.电池盒（后方）
5.探针
6.体积/灵敏度控制
7.电源按钮
8.电池盒（后方）
9.耳机插孔
三、EXTECH 40180规格特征：
功率9V电池（音频发生器和探头（每个1））
音调输出1kHz，6V方波（约）
尺寸探头：228 x 57 x 25.4mm（9 x 2.25 x 1“）
发生器：63.5 x 63.5 x 38.1mm（2.5 x 2.5 x 1.5“）
重量272g（0.6lb）
绝缘电感探头尖端防止短路导体
测试包括导线跟踪，连续性测试，清除/忙/振铃线测试和尖端/环识别
用于非端接电缆和模块化连接器的鳄鱼夹，用于直接连接到电话和互联网线路
可选择连续或可变音发生
探头内置扬声器，带灵敏度控制
四、EXTECH 40180操作说明：
注︰请记着关音发生器后跟踪电缆电线电缆/跟踪
警告︰不要连接到任何电线或电缆的音调发生器在音位置更多比24VAC的有源电路。
1.连接到电缆的音调发生器
a）对于终止另一端的电缆，将红色鳄鱼夹连接到一根电线和黑色鳄鱼夹到设备地面
b）对于未终止电缆，连接到一条电线红色鳄鱼夹和黑色鳄鱼皮到另一条导线的剪辑。
c）的电缆用模块化连接器，插头直接插入RJ11或RJ45连接器交配的电缆接头。
2.将音调发生器电源开关设置为音位置。
3.关于放大器探头，按住侧关闭开关。
4.持有反对电线绝缘的探针针尖接产生的信号问题音调发生器。
5.旋转卷/灵敏度控制在适当水平的探讨和能够识别和追查线的灵敏度。
6.口气将连接到音调发生器在电线上的声音最大。
注︰对一对只进行RJ11试验和RJ45测试引脚4和5上。
注︰一个耳机插孔位于底部的探头。
