一、EXTECH MG310简单介绍:
MG310型绝缘电阻测试仪。该仪表用来测量绝缘电阻、导通性和交流电压。MG310符合CAT III 600V AC标准,是测量绝缘材料和变压器、电缆、开关和家用电器等电气设备的理想之选。可用于包括维护、试验和检查等应用。正确并小心使用此仪表,您便可常年享受其可靠服务。

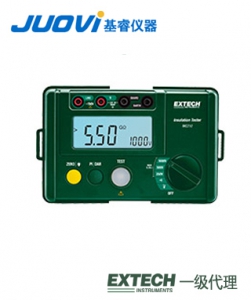

二、EXTECH MG310仪表图示:
三、EXTECH MG310规格特征:
显示屏背光LCD显示屏(最多1999位读数)
低电量指示当电池需要更换时,电池图标显示。
过载指示当超出仪表量程时,会显示绝缘电阻测试>5.5G。
量程选择自动
测量格式单位测量的功能和单位会自动显示。
测试控制用于绝缘电阻测试:手动启动和自动停止。
TEST按钮TEST按钮上的红灯表示正在测试。
自检10MΩ(±1%)
导通性检查当电阻<20(近似值)时的声音信号。
电池六节(6)1.5V“AA”电池
电流消耗最大输出约200mA(正常操作条件下为10mA)。
工作温度0ºC至40ºC(32ºF至104ºF)
存储温度-20oC至60oC(-4oF至140oF)
工作湿度<85%RH
存储湿度<90%RH
工作海拔高度最大2000米(7000英尺)
重量0.7kg.(1.5 lbs.)
尺寸150 x 100 x 71mm(6.0 x 4.0 x 2.8英寸)
安全该仪表用于初始安装用途,其设计符合污染等级2的要求,其双重绝缘符合安全标准EN61010-1和IEC61010-1第2版(2001)中针对类别III 600V标准的要求,能有效保护用户安全。
测试电压为250V,500V和1000V
测量绝缘电阻为5.5GOhm(自动量程)
交流电压测量范围为30至600V
极化指数测量(PI)
介电吸收比测量(DAR)
10MΩ内阻测试
低电阻测量,零功能
连续性蜂鸣器
大2000计数双显示带背光
高电压和过载指示
自动放电和电压输出警告功能
低电量指示
配有测试线,鳄鱼夹,6节AA电池,硬盖和软手提箱
四、EXTECH MG310操作说明:
警告:触电危险。交直流高压电路均非常危险,测量时应非常小心。
1.不使用仪表时,始终将功能拨盘置于OFF的位置。
2.如果测量时屏幕显示“OL”,则表示测量值超出仪表量程。
3.如果电池电量不足,执行测试前请更换电池。当电池电量不足时,在左上角会显示电池图标以提醒用户。电池仓位于仪表背面,以十字头螺钉固定。
显示屏背光
按下并按住电源按钮2秒钟可以开启或关闭背光。为节约电池电量,请仅在需要时使用背光。
保持
为了便于使用,自动保持功能会在短时间内冻结显示屏上的绝缘电阻读数。
绝缘电阻测量注意
执行测量前,断开待测设备与所有电源之间的连接,并将其与所有离散电阻隔离。
当电压从仪表输出时,切勿将测试导线短路。
测试期间请等待足够的时间,以便由待测设备测得的读数稳定。
当红色和黑色夹子连接到待测电路时,高电压从LINE(线路)插孔输出,电流从EARTH(接地)插孔输出。
测试完成后,切勿触碰待测电路的任何部分。部件可能在测试期间被充电,并在被触碰时放电。
