EXTECH MG500数字高压绝缘测试仪
一、EXTECH MG500简单介绍：

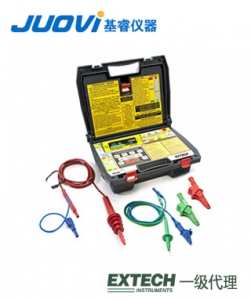

MG500是一款数字高压绝缘测试仪，可测试高达10kV的电压，并测量绝缘电阻为500GOhm。MG500具有CAT III 300 Volt安全等级。本产品配有一年保修，内置重型手提箱，盖子，测试线，鳄鱼夹和8 x C电池。
二、EXTECH MG500仪表图示：
三、EXTECH MG500规格特征：
四、EXTECH MG500操作说明：
为仪表通电
按下ON（打开）按钮以打开设备。按下OFF（关闭）按钮以关闭设备。如果仪表未打开，请检查仪表底部的电池仓盒内是否安装有新的“C”1.5V碱性电池。
绝缘电阻测试程序
警告：电路在进行测试连接前必须完全断电并绝缘。
1.在设备开启后，确保不显示Replace Battery（更换电池）的提示。如果显示Replace Battery（更换电池）的提示，则应在使用前更换电池。
2.测试电压在通电时默认为2500V。使用电压调节按钮(±500V)每次将测试电压增加500V或按下其中一个预设测试电压按钮（10kV、5kV、2.5kV、1Kv）来选择所需测试电压。
3.显示屏显示Connect Leads（连接导线）提示和所选测试电压值。将绿色测试导线连接到仪表上的绿色测试插座，然后连接到待测绝缘体的接地端。
将红色导线连接到仪表上的红色测试插座，将蓝色保护电缆连接到仪表上的蓝色插座。将红色电缆的维修端连接到待测绝缘体的其他位置。如果漏电保护要求收集表面漏电，请将单独的蓝色测试导线连接到红色测试导线的蓝色保护导线中，插入仪表中的蓝色测试插座，然后将电缆的维修端与待测绝缘体的表面夹紧。
4.短暂地按下“测试开始/停止按钮(1.5秒3秒)钟以开始测试。对于DAR或PI测试，请参考以下专门的测试程序。
5.绝缘电阻测试将在5秒内完成。测试期间，测试电压百分比将稳定降至零，显示屏将指示此读数变化。测试完成时，电阻测试结果值将在显示屏上显示。
6.测试完成电压释放完全后，将显示HOLD图标而非条形刻度。
警告：显示HOLD前请勿移除测试导线。
7.在测试结束时仪表将自动对系统放电。
8.要开始新测试，须按下TEST START/STOP（测试开始/停止）按钮，Connect Leads（连接导线）提示应显示在显示屏上；仪表此时可进行新测试。
9.在5分钟内无操作，仪表将自动关闭。
