EXTECH 380460精密毫欧表（110V）
一、EXTECH 380460简单介绍：
380460毫欧表毫欧表采用坚固的工具箱，提高了耐久性。采用随机提供的开尔文测试引线进行测量，在五个可选量程内保证最佳精确度。本仪表如精心使用，可保证多年的可靠服务。

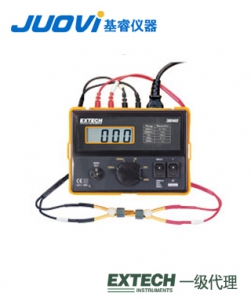

二、EXTECH 380460仪表图示：
EXTECH 380460精密毫欧表（110V）
1.液晶显示屏
2.调零按钮
3.量程
4.电源开关
5.200m选择开关
6.交流电源线
7.开尔文引线与仪表的连接
8.工具箱
三、EXTECH 380460规格特征：
·电路定制的单线夹LSI微处理器电路
·显示屏18mm(0.7")液晶显示屏，2000显示数
·测量端子四端子开尔文类型
·量程五个量程(200m,2,20,200,2000?ohms)
·调零±50 count调整
·采样间隔大约0.4秒
·超出范围指示指示"1"
·工作温度0°C到50°C(32°F到122°F)
·工作湿度最大相对湿度的80%
·电源110V(380460)或220V(380462)+15%,50/60Hz
·耗电量低于2VA
·重量694g(1.53 lbs.)
·尺寸167 x 122 x 85 mm(6.6 x 4.8 x 3.4")带盖
·附件电源线和四线开尔文线夹引线(380465)
·高精度和低电阻测量的性能
·大0.7“（18mm）LCD 1999计数
·带Kelvin夹子连接器的4线电缆
·手动零点显示调整
·超量程指示
·紧凑，耐用的现场服务外壳，带保护盖
四、EXTECH 380460操作说明：
四线测量的基本原则
对于每个量程，仪表都规定了测试电流的具体数值（请参见一般技术规范），电流从HI流向LO仪表端子，然后从HI流向LO线夹引线（请参见图纸）。电流最终通过待测试的设备（下图中的RX）。在待测试设备上施加电流时，线夹引线Rx1和Rx2测量待测试设备的电压降。下面的等式详细说明
了这款仪表如何来完成测试任务。
EXTECH 380460精密毫欧表（110V）
测量等式
Vx=Is x Rx;
其中Vx是待测试设备的电压(通过仪表测量)，Is是测试电流。Rx是待测试设备的电阻。根据Vx=Is x Rx，仪表执行下一步任务：Rx=Vx/Is。仪表通过该等式确定待测试设备的电阻。请注意待测试的电阻(Rx1&Rx2)不受到寄生电阻的影响，这是因为测试电流是直接提供给待测试设备的。这是四
线开尔文引线配置优于双线配置的地方，双线配置在测量低电阻时可能会发生错误。
仪表通电
把仪表连接到正确的电源上(110或220VAC)，380460型号仪表采用110VAC，而380462型号仪表采用220VAC(请注意上述仪表是不能互换的)。仪表的输入测量端子不能施加电压，否则可能会造成仪表损坏。
