产品概述:
概述:

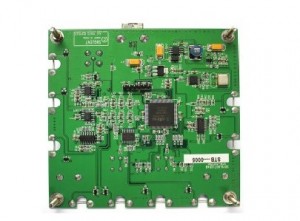

STB实验板主要功能为辅助教学演示示波器,STB 板可以输出的信号包括有方波、正弦波、随机码、脉冲、BURST、快沿信号以及调幅信号等10种典型信号。配合实验指导书可以让用户对SDS1000系列示波器的水平调节系统、垂直调节系统、触发系统有一个直观的了解,帮助用户迅速掌握数字示波器的使用。
产品特性:
● 25MHz正弦波、100KHz方波
● 10MHz CLK信号
● 10KHz方波+窄脉冲混合信号
● BURST信号,1、10、100数量可调
● 快沿信号,1MHz、10Hz、single shot三种模式可调
● OFFSET信号,直流偏置+方波输出
● AM调制信号输出,用户可自由设置调制深度
技术参数:
技术指标 | ||
波形输出 |
正弦波 |
25MHz |
方波 |
100KHz | |
CLK信号 |
10MHz | |
方波+脉冲 |
10KHz方波+1us宽度脉冲 | |
BURST |
可选择1、10、100次数 | |
快沿信号 |
1MHz、10Hz、siglent shot(单次脉冲) | |
OFFSET |
1.2V直流偏置+1MHz/300mVpp方波信号 | |
AM信号 |
基波周期40ns,调制周期400ns,调制深度可调 | |
接口 |
USB-device,Pass/Fail接口,9个信号端子,2个接地端子 | |
尺寸 |
108mm×105mm×20mm(L×W×H) | |
重量 |
200g |
