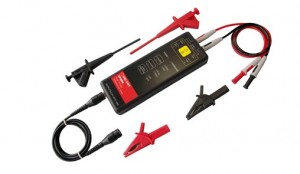

产品概述:
DPB550系列高压差分探头是针对高压差分信号的测量,满足浮地测量的需求。其带宽达到50MHz,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;电子轻触式按键,使得使用寿命更长;具有5MHz带宽限制功能选择,5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为1MΩ),测量被测电路波形。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
技术参数:
型号 |
DPB550 | |||
带宽(-3dB) |
DC to 50MHz | |||
上升时间 |
≤7ns | |||
精度 |
±2% | |||
量程选择(衰减比) |
50X/500X | |||
最大差分测量电压 (DC +Peak AC) |
50X |
130V | ||
500X |
1300V | |||
最大共模输入电压 (输入端对地电压Vrms) |
600V CATⅢ 1000V CATⅡ | |||
输入阻抗 |
单端对地 |
4MΩ | ||
两输入端 |
8MΩ | |||
输入电容 |
单端对地 |
<4pF | ||
两输入端 |
<2pF | |||
CMRR |
DC |
>80dB | ||
100KHz |
>60dB | |||
1MHz |
>50dB | |||
噪声 |
50X |
<0.5mV | ||
500X |
<0.3mV | |||
延时时间 |
15ns±1ns | |||
带宽限制(5MHz) |
≥-3dB@5MHz | |||
过载指示电压阀值 |
50X |
>140V±4V | ||
500X |
>1400V±40V | |||
过载指示灯(红灯) |
有 | |||
过载报警声 |
有(可选择关闭) | |||
终端负载 |
1MΩ | |||
电源 |
DC12V/1A适配器 |
●浮地电压测量
●变频器
●开关电源设计
●焊接﹑电镀电源
●感应加热﹑电磁炉
●电机驱动设计
●电子镇流器设计
●CRT显示器设计
●逆变﹑UPS电源
●变频家电
●电源转换等相关设计
●电工实验
●低压电器试验
●电力电子和电力传动实验等
