产品概述：
概述：

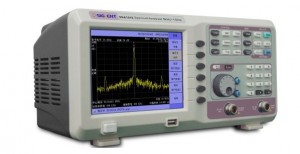

SSA1010便携式频谱分析仪采用全数字中频技术设计，实现了优异的线性度和精度，拥有低至10Hz的带宽分辨率，多达5条的迹线测量显示，具有全面的测量功能，多样化的通讯接口和6.4英寸的LED屏幕显示。产品性能卓越、稳定性强，造型小巧灵动，是SIGLENT在SSA3030成功推出后，为广大RF工程师量身打造的一款Mini频谱分析仪。
特性及优点：
● 频率范围9KHz ~ 1GHz
● 分辨率带宽10Hz~3MHz，以1至10连续步进
● 具备AM和FM解调、色谱图等测量功能
● 多窗口、局部缩放测量显示
● 配备前置放大器
● 多达5条线迹测量显示
● 6.4’’LED背光超大显示，中英文操作菜单
● 多种通讯接口：USB、LAN、VGA、GPIB、RS232
● 结构紧凑，便于携带，重量仅为4Kg
技术参数：
|
型号 |
SSA1010 | ||||||||||
|
频率 |
范围 |
9kHz至1GHz | |||||||||
|
分辨率 |
1Hz | ||||||||||
|
读数精度 |
±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz） | ||||||||||
|
RBW |
范围 |
10Hz至500kHz（以1至10连续步进），1MHz，3MHz | |||||||||
|
精度 |
<5% | ||||||||||
|
视频带宽 |
10Hz至3MHz，1-3-10序列 | ||||||||||
|
扫描时间 |
100Hz≤SPAN≤3GHz |
10ms至3000s | |||||||||
|
扫描模式 |
连续、单次 | ||||||||||
|
幅度 |
最大安全输入电平 |
+23dBm（平均连续功率） | |||||||||
|
输入衰减器范围 |
0 至30dB | ||||||||||
|
输入/输出 |
射频输入 |
N型阴极（50Ω） | |||||||||
|
接口 |
USB-H、USB-D、LAN、RS-232、VGA、GPIB | ||||||||||
|
DANL |
10Hz分辨率带宽 |
前置放大器关 |
前置放大器开 | ||||||||
|
100KHz |
1MHz |
500MHz |
1000MHz |
1MHz |
500MHz |
1000Hz | |||||
|
-95dBm |
-122dBm |
-125dBm |
-120dBm |
-139dBm |
-140dBm |
-133dBm | |||||
|
常用参数 |
显示 |
6.5英寸 TFT-LCD | |||||||||
|
重量 |
4kg | ||||||||||
|
尺寸 |
330(W)×163(H)×165(D)mm | ||||||||||
|
工作温度 |
0℃至40℃ | ||||||||||
|
存储温度 |
-20℃至+70℃ | ||||||||||
|
电源 |
AC 180-250V、40Hz-60Hz、60VA Max | ||||||||||
应用：
● 广播通信
● 数字电视
● 电力系统
● 科研教学领域
● 电子产品生产制造
产品重量 : 4KG 产品尺寸 : 330mm×163mm×165mm(w×H×D)
