特点：
※ 适用于逻辑线路检修与测试
※ 无需移动元件，直接将信号加入逻辑线路中
※ 具同步输入，可加入外部同步信号
※ 操作电压范围 5 ~ 15V 直流
※ 最大测试棒输入电压：+35VDC
※ 最大同步输入电压：+120V/30sec
※ 同步输入阻抗：1MΩ
※ 脉波率：0.5 / 400 Hz
※ 输出电流：Pulser Mode, 100mA Sink/Source
※ 方波：5mA Sink/Source
产品叙述：
逻辑脉冲产生器

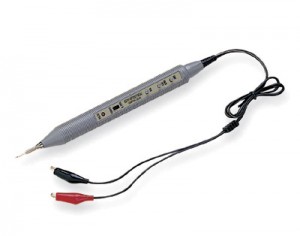

GLP-1/GPG-2A是一款笔式逻辑测试及脉冲信号产生器, 能用于TTL, CMOS及其他多种逻辑装置内电路的测试. 10nS脉宽侦测的逻辑笔功能增强了GLP-1A的性能, 能为大多数应用场合提供足够的灵敏度; 10uS短脉冲确保测量的回路不会受损. 低于50g的轻便重量, holding grip和外部同步信号输入功能, 在各种线路检修中都带给使用者便捷及可靠的测试.
产品规格：
|
逻辑脉冲产生器 | |
|
同步输入阻抗 |
1MΩ |
|
脉波率 |
0.5/400Hz |
|
脉波宽 |
10mS |
|
输出电流 |
100mA sink/source |
|
方波输出电流 |
5mA sink/source |
|
操作电压范围 |
5 ~ 15V 直流 |
|
操作电压保护 |
20V DC (最多 30 秒) |
|
同步输出保护 |
120V DC (最多 30 秒) |
|
测试保护 |
35V DC (最大 30 秒) |
|
尺寸&重量 | |
|
|
18(宽) x 210(高) x 18(长) mm |
使用手冊 x1
