特点：
※ 逻辑测试笔附脉冲产生器适用于数字线路检测
※ 操作电压 4 ~ 18V 直流
※ 最大输入信号频率 50MHz
※ TTL：逻辑"1" > 3.0V +0.25V；逻辑"0" < 0.75V +0.25V
※ CMOS：逻辑"1" > 60%Vcc +5%；逻辑"0" < 15Vcc +5%
※ 最低侦测脉脉宽 10nS
※ 脉波：同步输入阻抗 120kΩ
※ 脉波率：可切换 0.5pps or 400Hz
※ 脉波宽：10μS
产品叙述：

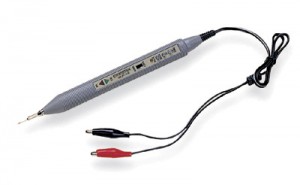

逻辑测试笔&脉冲产生器
GLP-1/GPG-2A是一款笔式逻辑测试及脉冲信号产生器, 能用于TTL, CMOS及其他多种逻辑装置内电路的测试. 10nS脉宽侦测的逻辑笔功能增强了GLP-1A的性能, 能为大多数应用场合提供足够的灵敏度; 10uS短脉冲确保测量的回路不会受损. 低于50g的轻便重量, holding grip和外部同步信号输入功能, 在各种线路检修中都带给使用者便捷及可靠的测试.
产品规格：
|
逻辑测试棒 | ||
|
最大输入信号频率 |
50MHz | |
|
输入阻抗 |
120kΩ | |
|
操作电压范围 |
4V 直流 (最小)； | |
|
TTL：Logic "1" (HI LED) |
>3.0V +0.25V | |
|
Logic "0" (LO LED) |
<0.75V +0.25V | |
|
CMOS：Logic "1" |
>60%Vcc +5% | |
|
Logic "0" (LO LED) |
<15%Vcc +5% | |
|
逻辑脉冲产生器 | ||
|
同步输入阻抗 |
120kΩ | |
|
脉波率 |
0.5pps/400Hz | |
|
脉波宽 |
10μS | |
|
输出电流 |
100mA sink/source | |
|
方波输出电流 |
5mA sink/source | |
|
操作电压范围 |
5 ~ 15V DC | |
|
操作电压保护 |
20V DC (最多 30 秒) | |
|
同步输入保护 |
120V DC (最多 30 秒) | |
|
测试点保护 |
35V DC (最大 30 秒) | |
|
尺寸&重量 | ||
|
|
18(宽) x 210(高) x 18(长) mm, | |
